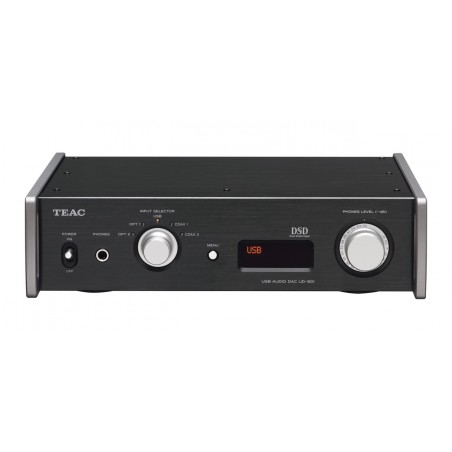

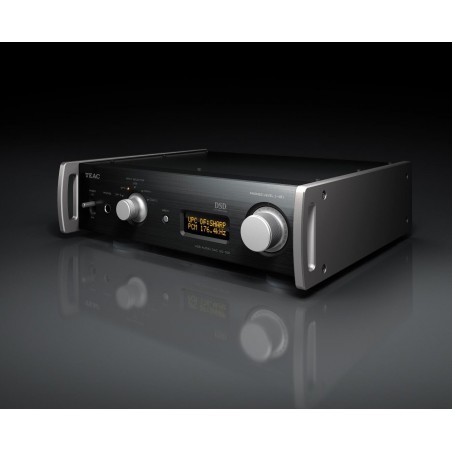

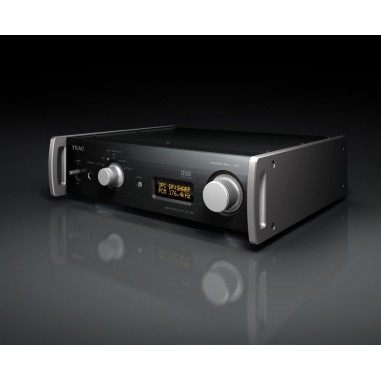

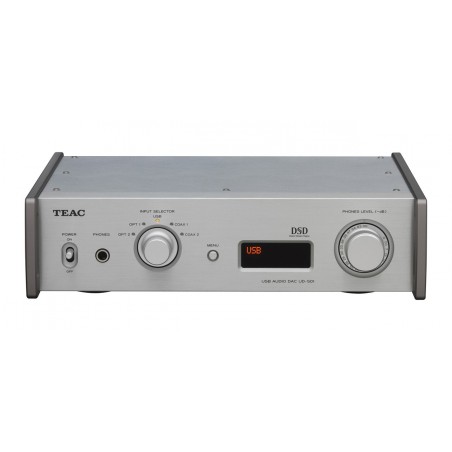

TEAC UD-501

Récompenses

Diapason d'Or 2013 (lire l'article)

Description

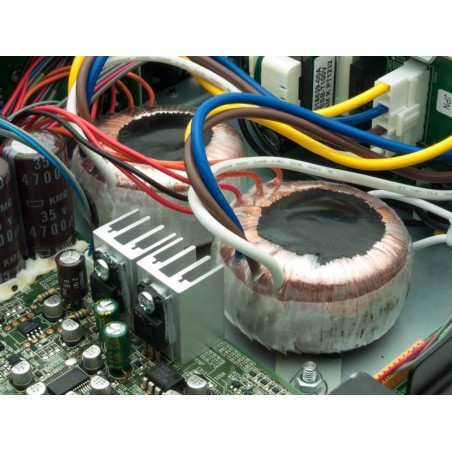

La conversion numérique est confiée à 2 convertisseurs 32bits (BurrBrownPCM1795). L’interface USB fonctionne en mode asynchrone et est gérée par une puce (CPLD) programmable utilisant un algorithme TEAC de réduction du Jitter. Cette interface est compatible ASIO ce qui permet de plus la gestion des fichiers DSD en natif. Le UD-501 fait appel à deux alimentations totalement séparées; une pour la partie numérique, l’autre pour la partie analogique du traitement des signaux. De plus afin de garantir une diaphonie la plus faible possible, chaque canal dispose de son propre transformateur d’alimentation (torique).

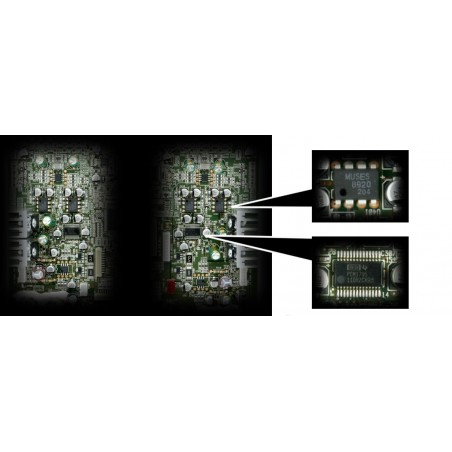

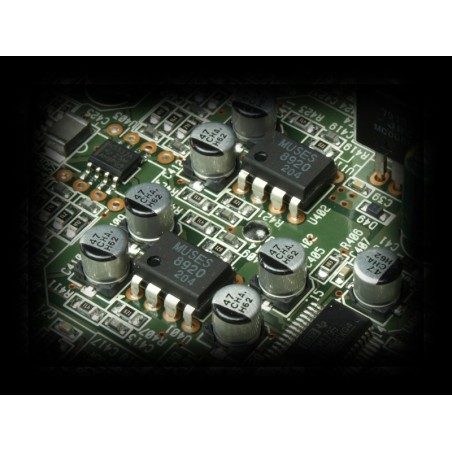

La partie analogique fait appel aux structures les plus raffinées et aux composants les plus réputés. Ainsi, la construction est totalement « dual mono » et chaque sortie ligne utilise un montage symétrique faisant appel à 2 amplificateurs opérationnels JRC MUSES8920. Enfin, le traitement numérique permet l’utilisation de différents types de filtrages aux choix selon les types d’enregistrements et les désidératas de l’utilisateur. Sur-échantillonnage optionnel des signaux à 192kHz. Filtrages sélectionnables : En PCM : Slow Roll-off, Sharp Roll-off, OFF. En DSD : FIR1 (Fc=185kHz), FIR2 (Fc=90kHz), FIR3 (FC=85kHz), FIR4 (FC=94kHz). Auto-extinction de l’entrée USB (en cas de non utilisation afin de ne pas perturber les autres entrées numériques).
